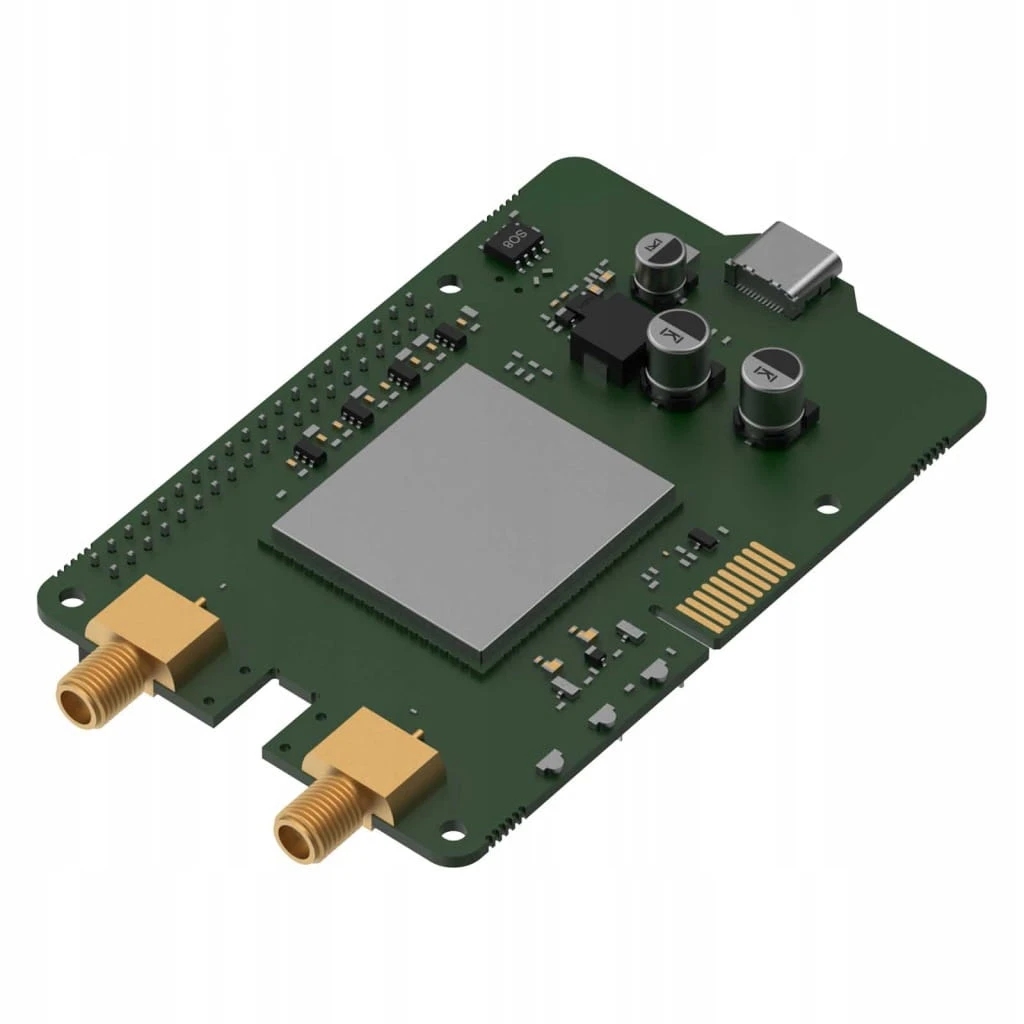

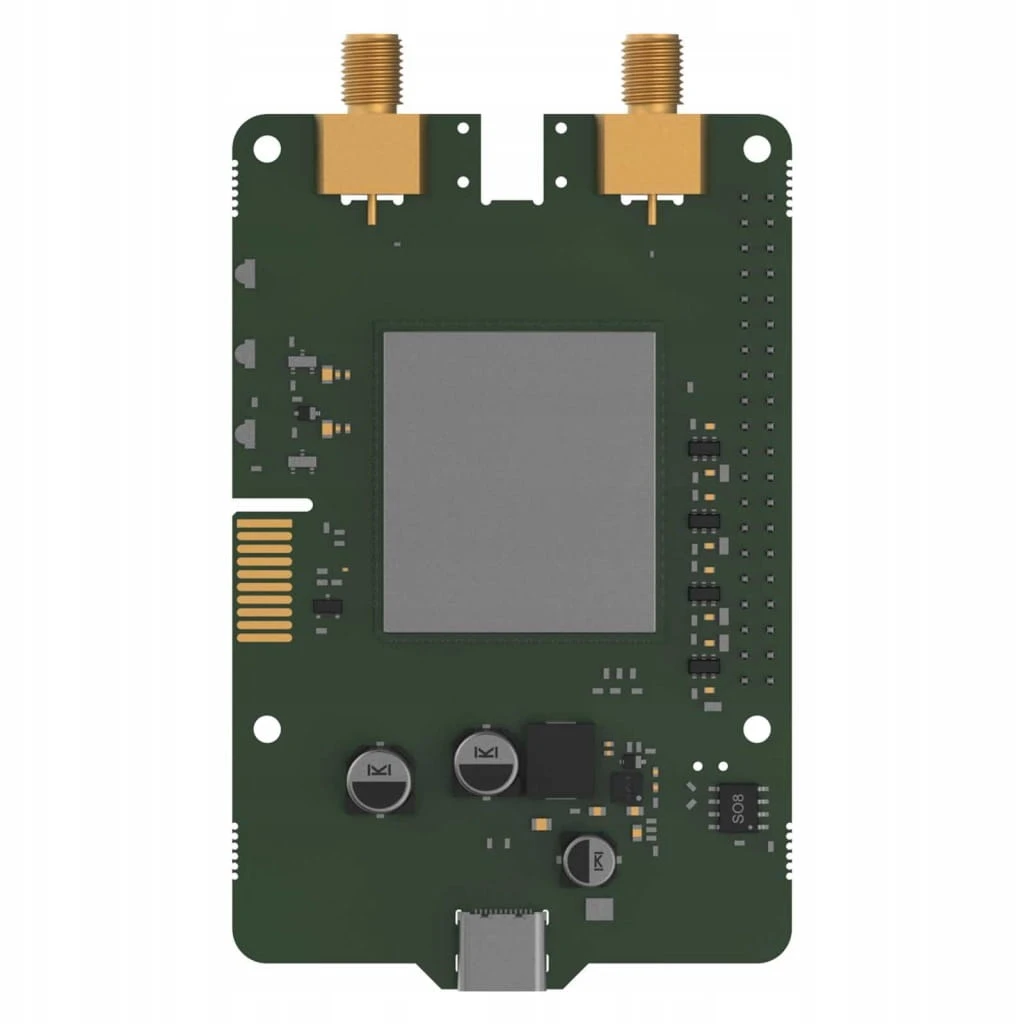

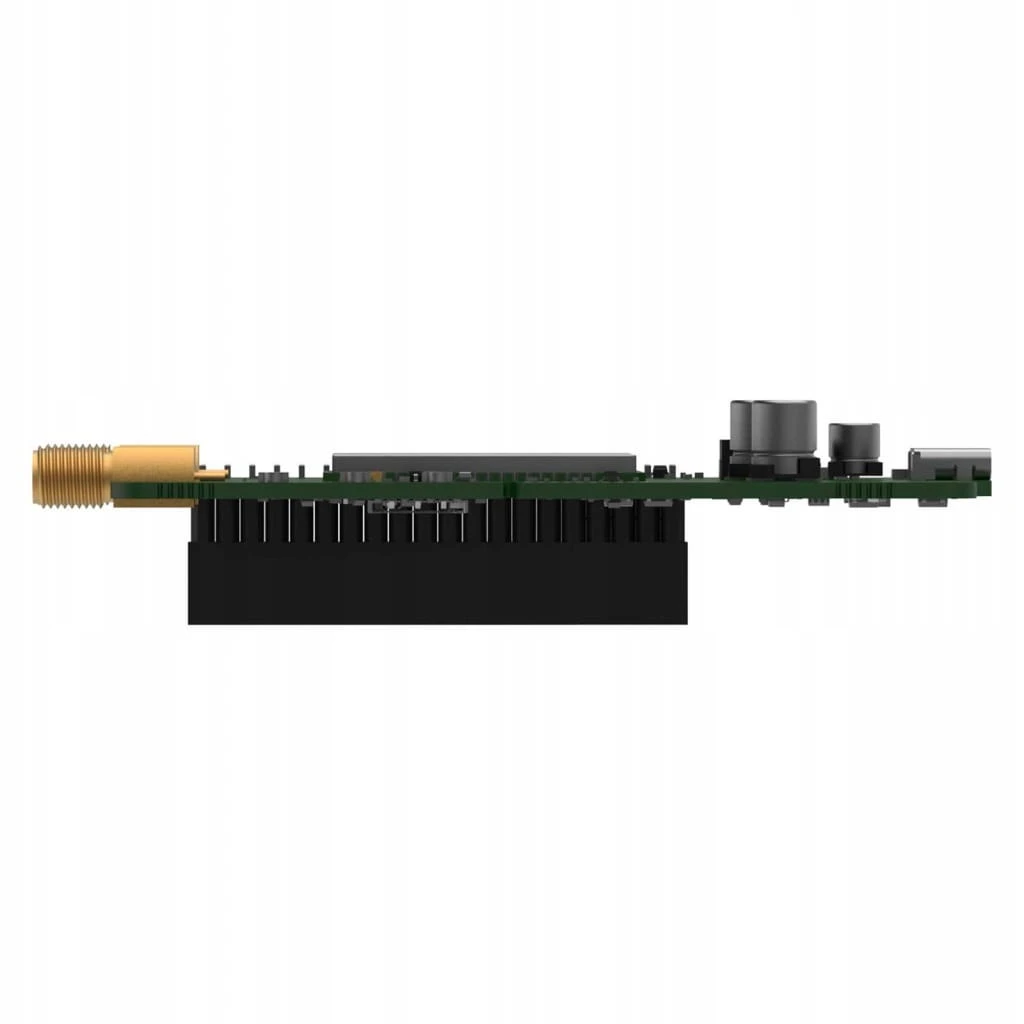

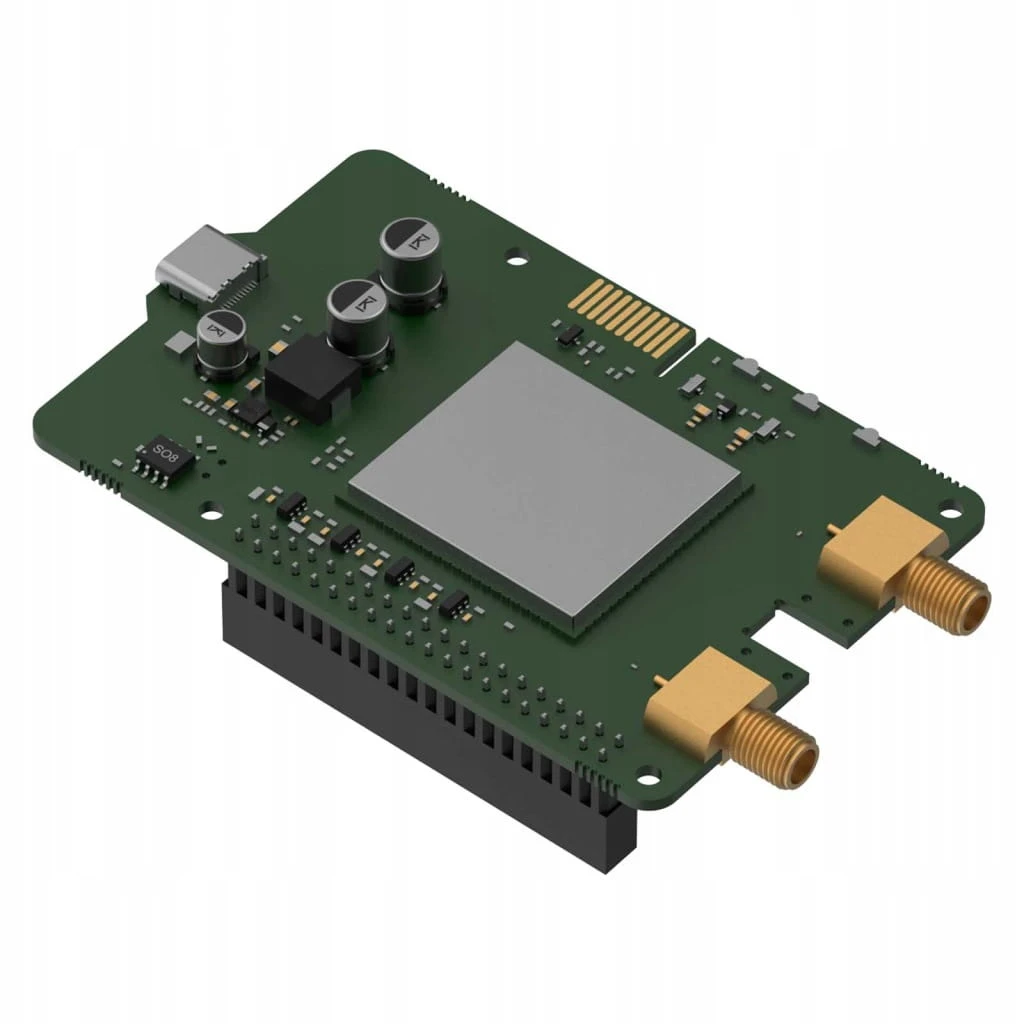

Teltonika Calyx 5G Redcap (EBD070) Wbudowany moduł komórkowy Raspberry 5G

Teltonika Calyx 5G Redcap (EBD070) to wbudowany system wyposażony w modem 5G Redcap, zapewniający połączenie komórkowe z komputerem Raspberry Pi 4 lub 5 wszędzie tam, gdzie Wi-Fi lub Ethernet są niedostępne lub zawodne. CALYX montuje się bezpośrednio na komputerze SBC, oszczędzając miejsce i zapewniając czystą integrację. Wyposażony w funkcje takie jak sterowanie modemem GPIO i obsługę audio PCM, CALYX oferuje kompaktową i bogatą w funkcje rozbudowę komórkową dla integratorów i programistów.

Raspberry Pi to najczęściej stosowana na świecie technologia wbudowana, wybierana przez 39% programistów. Jednak połączenie prototypu z komercyjnym wdrożeniem wymaga solidnej łączności na poziomie przemysłowym – kluczowego brakującego ogniwa. Calyx to wbudowany moduł komórkowy Raspberry Pi HAT+, który w końcu zapewnia niezawodność, reakcję w czasie rzeczywistym i wysoką integrację, których potrzebuje Twój projekt.

Wbudowane moduły CALYX

Wbudowane moduły CALYX Raspberry Pi HAT+ zostały zaprojektowane specjalnie w celu zapewnienia płynnego dostępu do mobilnego Internetu w systemach wbudowanych.

Calyx 5G Redcap: pionier wydajności

Ta wersja stanowi przełom w branży przemysłowej, zapewniając niezawodność na poziomie 5G i niskie opóźnienia bez złożoności i kosztów pełnego standardu 5G. Jest idealna do zastosowań o średniej prędkości i dużej ilości czujników, gdzie kluczowa jest wydajność. Teltonika jako jedni z pionierów w świecie 5G Redcap, oferują wersję Calyx 5G Redcap, wypełniając znaczną lukę, ponieważ obecnie na rynku nie ma innych modułów 5G Redcap Raspberry Pi HAT.

Dlaczego komórkowa łączność wygrywa na obrzeżach sieci

W świecie IoT łączność jest wszystkim – i często stanowi najsłabsze ogniwo. Urządzenia brzegowe muszą przesyłać ważne dane – czy to telemetrię w czasie rzeczywistym, monitoring wideo, czy odczyty czujników – i często działają w miejscach, gdzie tradycyjne opcje sieciowe zawodzą. Właśnie dlatego łączność komórkowa, a konkretnie Teltonika Calyx, staje się niezbędna i przewyższa inne rozwiązania. Gdy Ethernet jest zbyt drogi lub niewygodny w eksploatacji, a Wi-Fi jest zawodne na rozległym terenie przemysłowym, sieci komórkowe zapewniają niezawodny, szeroki zasięg niezbędny do prostego zdalnego wdrożenia. Ponadto połączenie komórkowe jest z natury bezpieczniejsze, oferując dedykowaną, szyfrowaną ścieżkę danych oddzieloną od głównej sieci, która zapewnia segmentację i ochronę krytycznych danych IoT.

Idealne wymiary

Moduł Calyx cellular Raspberry Pi HAT+ osiąga status klasy przemysłowej dzięki zintegrowanej konstrukcji. Jako urządzenie HAT+ jest idealnie dopasowane do Raspberry Pi, a jego rozmiar odpowiada rozmiarowi karty kredytowej, co zapewnia ultrakompaktową, profesjonalną konstrukcję. Ta integracja eliminuje niestabilność i zajmowanie miejsca przez konsumenckie klucze sprzętowe i improwizowane konfiguracje M.2. Moduł łączy się z Pi za pomocą złącza USB typu C, zapewniając szybki transfer danych oraz czystą i bezpieczną konfigurację odpowiednią dla wymagających środowisk. Ponadto Teltonika Calyx został zaprojektowany do pracy w szerokim zakresie temperatur przemysłowych od -40 °C do +75 °C.

Przemysłowa moc sterowania GPIO

Kolejnym przewagą konkurencyjną Teltonika Calyx jest jego fizyczna integracja i sterowanie programowe. Moduł zaprojektowany jest tak, aby wykorzystywał dedykowane piny GPIO Raspberry Pi w celu uzyskania pełnej, niezbędnej kontroli nad modemem. To sekret przemysłowy: Raspberry Pi może działać jako mechanizm zabezpieczający przed awarią. Jeśli modem kiedykolwiek zablokuje się z powodu niestabilności sieci, Pi może automatycznie zresetować, wyłączyć i włączyć lub wybudzić modem. Ta zaleta GPIO jest nieodzowną funkcją w przypadku wdrożeń o znaczeniu krytycznym, poprawiającą czas pracy systemu i ograniczającą kosztowne i czasochłonne wizyty serwisowe w terenie.

Zaawansowane funkcje: obsługa audio PCM

Aby jeszcze bardziej zwiększyć swoją wszechstronność, Calyx Raspberry Pi HAT+ został wyposażony w obsługę audio PCM. Funkcja ta zapewnia czysty, cyfrowy transfer dźwięku między modemem komórkowym a Raspberry Pi za pośrednictwem pinów GPIO. Ta elastyczność integracji ma kluczowe znaczenie dla aplikacji wymagających zintegrowanej komunikacji głosowej, takich jak bramki SMS/głosowe lub specjalistyczne strumienie audio cyfrowego, zapewniając przyszłościowość urządzenia w przypadku złożonych zastosowań.

Najważniejsze cechy:

• Optymalny rozmiar - Łatwy montaż na Raspberry Pi 4/5.
• Sterowanie modemem GPIO - Budzenie, resetowanie i zarządzanie modemem za pomocą pinów Pi.
• Ulepszone audio PCM - Czysty transfer audio z niskim opóźnieniem.
• Wszechstronna łączność - Dostępne opcje: 4G Cat 4, 5G Redcap lub pełnoprawne 5G.

Wbudowane moduły CALYX dostępne są w trzech wariantach:

• Calyx 4G Cat 4 (EBD021)
• Calyx 5G Redcap (EBD070)
• Calyx 5G (EBD050)

Wersja Teltonika Calyx 5G Redcap (EBD070) obsługuje pasma:

• 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79
• 4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71
• 4G (LTE-TDD): B34, B38, B39, B40, B41, B42, B43, B48

Zawartość zestawu:

• Calyx 5G (EBD070)
• Zestaw elementów mocujących
• Przedłużacz złącza GPIO 40-pinowego
• Akcesorium USB typu C do USB typu A
• QSG (skrócona instrukcja obsługi)
• Opakowanie
